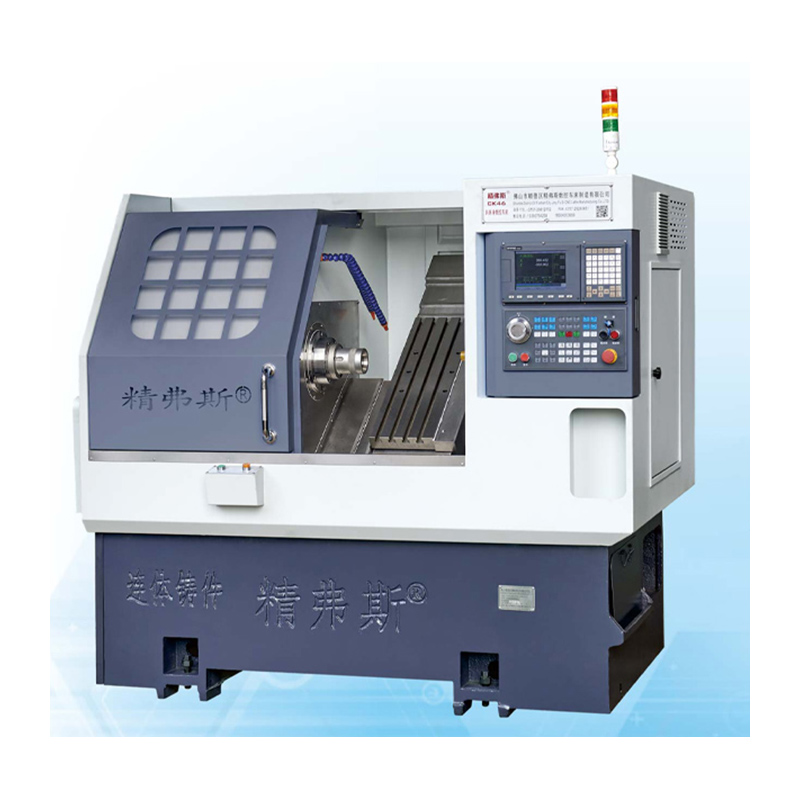

Το Jingfusi® CNC κεκλιμένιο κρεβάτι του τόρνου χρησιμοποιείται κυρίως σε τμήματα αυτοκινήτων, υδραυλικές βαλβίδες, καλούπια και άλλες βιομηχανίες. Είναι επίσης κατάλληλο για επεξεργασία παρτίδων άξονων, δίσκων και άλλων μερών με σύνθετα μεγέθη, διάφορα μεγέθη και απαιτήσεις υψηλής ακρίβειας. Μπορεί να ολοκληρώσει αυτόματα την επεξεργασία τσιπ εσωτερικών και εξωτερικών κύκλων, αυλακώσεων, κώνων, σφαιρικών επιφανειών, διαφόρων κλωστών μετρικών και ιντσών και άλλων περιστροφικών σωμάτων. Τα χυτά είναι όλα κατασκευασμένα από άμμο ρητίνης, η οποία έχει υποβληθεί σε θεραπεία γήρανσης και έχει καλή σταθερότητα, υψηλή αντοχή και καλή διατήρηση ακρίβειας.
σχέδιο | μονάδα | CK46 | CK52 | CK76 | |
Μέγιστο μήκος στροφής | mm | 350 | |||
Μέγιστη διάμετρος στροφής στο κρεβάτι | mm | Ø 500 | |||
Μέγιστη διάμετρος στροφής στο skateboard | mm | Ø 160 | |||
Κλίση | ° | 35 ° | |||
Αποτελεσματικό ταξίδι του άξονα x/z | mm | Διάμετρος 1000/400 | |||
Οι προδιαγραφές βιδών X/Z άξονα | mm | 32 | |||
Οι προδιαγραφές σιδηροτροχιάς X/Z Axis | mm | 35 | |||
X/z-άξονας ισχύος | KW | 1.3 | |||
Μέγιστη γρήγορη κίνηση του άξονα x/z | m/my | 24 | |||
Μήκος εργαλείων Μήκος x πλάτος x ύψος | mm | 2100x1580x1800 | |||
Συνολικό βάρος ολόκληρου του μηχανήματος | Κιλά | 2600 | |||
Αριθμός μαχαιριού | διορθώνω | 8 | |||
Μέγεθος τετραγωνικού μαχαιριού | mm | 20x20 | |||
Μέγεθος κοπής στρογγυλής οπής | mm | Ø20 | |||
Συνολική ισχύς | kW | 13 | 13 | 16 | |
Μέση κατανάλωση ενέργειας | KW / h | 2 | 2 | 2.5 | |
κύριος άξονας | Τμήμα προσώπου άξονα |
|
A2-5 | A2-6 | A2 -8 |
Μέγιστη ταχύτητα ατράκτου | r/min | 6000 (ρυθμίστε σε 4500) | 4200 (ρυθμίστε σε 3500) | 3200 (Ρυθμίστηκε σε 2500) | |
Ισχύς κινητήρα ατράκτου | KW | 7.5 | 7.5 | 11 | |
Βαθμολογημένη ροπή κινητήρα ατράκτου | Nm | 47.8nm | 47.8nm | 72nm | |
Μέγιστη διάμετρο διέλευσης ράβδων | mm | Ø 45 | Ø 51 | Ø 75 |
Ακρίβεια μηχανής, πρότυπο παράγοντα Jingfus: | ||||
Σημαντικό στοιχείο δοκιμής | Σχηματικό διάγραμμα | Μέθοδος ανίχνευσης |
Εργοστασιακό πρότυπο |
|
Ακτινοβολία ατράκτου, |
![]() |
Ανίχνευση εκκένωσης του εξωτερικού κώνου | 0.0025 | |
Χ-άξονας επαναλαμβανόμενη θέση |
![]() |
Ανίχνευση επαναλαμβανόμενης τοποθέτησης του άξονα x. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση. | 0.0025 | |
Z-άξονα επαναλαμβανόμενη θέση |
![]() |
Ανίχνευση επαναλαμβανόμενης τοποθέτησης στον άξονα z. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση. | 0.0025 | |
Εάν ο πελάτης επιθυμεί να δοκιμάσει την ακρίβεια ISO ή VD1 του άξονα X/Z/Y, θα καθοριστεί κατά τη στιγμή της σύνταξης της σύμβασης. Ο πελάτης πρέπει να δοκιμάσει αυτό το στοιχείο ταυτόχρονα της αρχικής αποδοχής του εργοστασίου Jingfusi. | ||||
