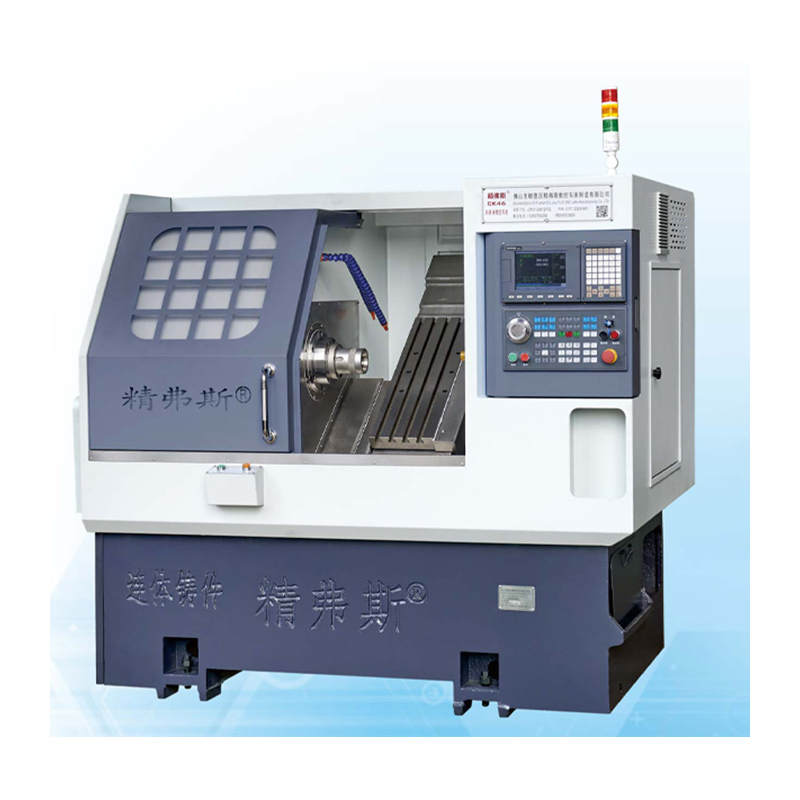

CNC τόρνο με κεκλιμένο κρεβάτι

Ο τόρνος Jingfusi® CNC με κεκλιμένο κρεβάτι είναι κατασκευασμένο από επιλεγμένη άμμο ρητίνης υψηλής ποιότητας και το κρεβάτι βάσης είναι ολοκληρωτικά χυτευμένο και υποβάλλεται σε αυστηρή θεραπεία γήρανσης. Έχει υψηλή ακαμψία, εξαιρετική απόδοση και αντοχή απορρόφησης σοκ, η οποία εξασφαλίζει τη σταθερότητα του μηχανήματος. Η μέθοδος εγκατάστασης της βιδωτής ράβδου και της προ-τεντωμένης βίδας βελτιώνει την ακρίβεια της ακαμψίας και της επεξεργασίας του εργαλείου.

Μοντέλο:CK46

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το Jingfusi® CNC τόρνο με κεκλιμένο κρεβάτι έχει τα χαρακτηριστικά της βολικής απομάκρυνσης τσιπ, των πλήρων λειτουργιών, της εξαιρετικής απόδοσης, της υψηλής ακαμψίας, της υψηλής απόδοσης και της υψηλής ακρίβειας. Που χρησιμοποιούνται κυρίως σε τμήματα αυτοκινήτων, υδραυλικές βαλβίδες, καλούπια και άλλες βιομηχανίες. Είναι επίσης κατάλληλο για επεξεργασία παρτίδων άξονων, δίσκων και άλλων μερών με σύνθετα μεγέθη, διάφορα μεγέθη και απαιτήσεις υψηλής ακρίβειας. Μπορεί να ολοκληρώσει αυτόματα την επεξεργασία τσιπ εσωτερικών και εξωτερικών κύκλων, αυλακώσεων, κώνων, σφαιρικών επιφανειών, διαφόρων κλωστών μετρικών και ιντσών και άλλων περιστροφικών σωμάτων. Τα χυτά είναι όλα κατασκευασμένα από άμμο ρητίνης, η οποία έχει υποβληθεί σε θεραπεία γήρανσης και έχει καλή σταθερότητα, υψηλή αντοχή και καλή διατήρηση ακρίβειας.

Διάγραμμα ταξιδιού μηχανής

Λεπτομέρειες προϊόντος

Λίστα παραμέτρων

σχέδιο		μονάδα	CK46	CK52	CK76
Μέγιστο μήκος στροφής		mm	350
Μέγιστη διάμετρος στροφής στο κρεβάτι		mm	Ø 500
Μέγιστη διάμετρος στροφής στο skateboard		mm	Ø 160
Κλίση		°	35 °
Αποτελεσματικό ταξίδι του άξονα x/z		mm	Διάμετρος 1000/400
Οι προδιαγραφές βιδών X/Z άξονα		mm	32
Οι προδιαγραφές σιδηροτροχιάς X/Z Axis		mm	35
X/z-άξονας ισχύος		KW	1.3
Μέγιστη γρήγορη κίνηση του άξονα x/z		m/my	24
Μήκος εργαλείων Μήκος x πλάτος x ύψος		mm	2100x1580x1800
Συνολικό βάρος ολόκληρου του μηχανήματος		Κιλά	2600
Αριθμός μαχαιριού		διορθώνω	8
Μέγεθος τετραγωνικού μαχαιριού		mm	20x20
Μέγεθος κοπής στρογγυλής οπής		mm	Ø20
Συνολική ισχύς		kW	13	13	16
Μέση κατανάλωση ενέργειας		KW / h	2	2	2.5
κύριος άξονας	Τμήμα προσώπου άξονα		A2-5	A2-6	A2 -8


	Μέγιστη ταχύτητα ατράκτου	r/min	6000 (ρυθμίστε σε 4500)	4200 (ρυθμίστε σε 3500)	3200 (Ρυθμίστηκε σε 2500)
	Ισχύς κινητήρα ατράκτου	KW	7.5	7.5	11
	Βαθμολογημένη ροπή κινητήρα ατράκτου	Nm	47.8nm	47.8nm	72nm
	Μέγιστη διάμετρο διέλευσης ράβδων	mm	Ø 45	Ø 51	Ø 75

Ακρίβεια εργαλείου

Ακρίβεια μηχανής, πρότυπο παράγοντα Jingfus:
Σημαντικό στοιχείο δοκιμής	Σχηματικό διάγραμμα	Μέθοδος ανίχνευσης	Εργοστασιακό πρότυπο


Ακτινοβολία ατράκτου,		Ανίχνευση εκκένωσης του εξωτερικού κώνου	0.0025


Χ-άξονας επαναλαμβανόμενη θέση		Ανίχνευση επαναλαμβανόμενης τοποθέτησης του άξονα x. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση.	0.0025


Z-άξονα επαναλαμβανόμενη θέση		Ανίχνευση επαναλαμβανόμενης τοποθέτησης στον άξονα z. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση.	0.0025


Εάν ο πελάτης επιθυμεί να δοκιμάσει την ακρίβεια ISO ή VD1 του άξονα X/Z/Y, θα καθοριστεί κατά τη στιγμή της σύνταξης της σύμβασης. Ο πελάτης πρέπει να δοκιμάσει αυτό το στοιχείο ταυτόχρονα της αρχικής αποδοχής του εργοστασίου Jingfusi.
