CNC κλίση κρεβάτι τόρνους

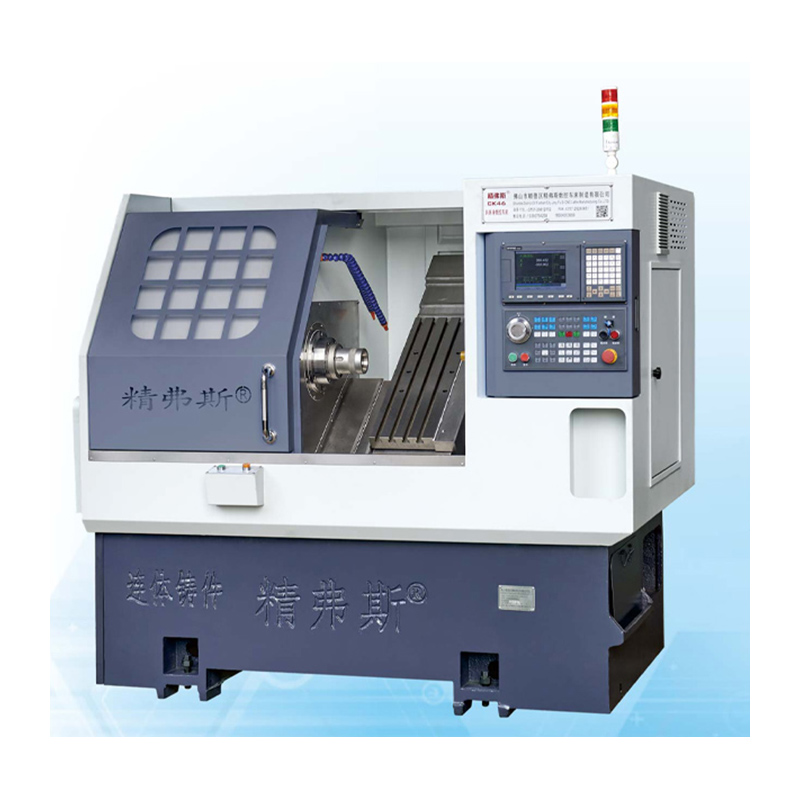

Το Jingfusi® CNC Slant Bed Rines διαθέτει σχεδιασμό κλίνης 35 μοιρών σε συνδυασμό με μια ισχυρή δομή ροπής, εξασφαλίζοντας ελάχιστη παραμόρφωση ακόμη και κατά τη διάρκεια των εργασιών κοπής βαρέως φορτίου. Αυτός ο κεκλιμένος σχεδιασμός κρεβατιού διευκολύνει την απλοποιημένη διαδικασίες εγκατάστασης, αντικατάστασης και επιθεώρησης. Η ενσωμάτωση βιδών και ατράκτων υψηλής ακρίβειας εγγυάται περαιτέρω εξαιρετική ακρίβεια και επιφανειακή γυαλάδα σε εφαρμογές κατεργασίας.

Μοντέλο:CK46

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το CNC Slant Bed Rates είναι μια βελτίωση και αναβάθμιση του Jingfusi® CNC στην αρχική βάση. Με βάση την κληρονομιά της υψηλής απόδοσης επεξεργασίας και της εύκολης λειτουργίας του αρχικού μοντέλου, έχει αναπτυχθεί με πλήρως κλειστό σχεδιασμό κλινών και μεγαλύτερο χώρο λειτουργίας. , εργαλεία CNC ακριβείας με υψηλότερη ταχύτητα επεξεργασίας και ευκολότερη προσαρμογή και συντήρηση.

Λεπτομέρειες προϊόντος

Λίστα παραμέτρων

σχέδιο		μονάδα	CK46	CK52	CK76
Μέγιστο μήκος στροφής		mm	350
Μέγιστη διάμετρος στροφής στο κρεβάτι		mm	Ø 500
Μέγιστη διάμετρος στροφής στο skateboard		mm	Ø 160
Κλίση		°	35 °
Αποτελεσματικό ταξίδι του άξονα x/z		mm	Διάμετρος 1000/400
Οι προδιαγραφές βιδών X/Z άξονα		mm	32
Οι προδιαγραφές σιδηροτροχιάς X/Z Axis		mm	35
X/z-άξονας ισχύος		KW	1.3
Μέγιστη γρήγορη κίνηση του άξονα x/z		m/my	24
Μήκος εργαλείων Μήκος x πλάτος x ύψος		mm	2100x1580x1800
Συνολικό βάρος ολόκληρου του μηχανήματος		Κιλά	2600
Αριθμός μαχαιριού		διορθώνω	8
Μέγεθος τετραγωνικού μαχαιριού		mm	20x20
Μέγεθος κοπής στρογγυλής οπής		mm	Ø20
Συνολική ισχύς		kW	13	13	16
Μέση κατανάλωση ενέργειας		KW / h	2	2	2.5
κύριος άξονας	Τμήμα προσώπου άξονα		A2-5	A2-6	A2 -8


	Μέγιστη ταχύτητα ατράκτου	r/min	6000 (ρυθμίστε σε 4500)	4200 (ρυθμίστε σε 3500)	3200 (Ρυθμίστηκε σε 2500)
	Ισχύς κινητήρα ατράκτου	KW	7.5	7.5	11
	Βαθμολογημένη ροπή κινητήρα ατράκτου	Nm	47.8nm	47.8nm	72nm
	Μέγιστη διάμετρο διέλευσης ράβδων	mm	Ø 45	Ø 51	Ø 75

Ακρίβεια εργαλείου

Ακρίβεια μηχανής, πρότυπο παράγοντα Jingfus:
Σημαντικό στοιχείο δοκιμής	Σχηματικό διάγραμμα	Μέθοδος ανίχνευσης	Εργοστασιακό πρότυπο


Ακτινοβολία ατράκτου,		Ανίχνευση εκκένωσης του εξωτερικού κώνου	0.0025


Χ-άξονας επαναλαμβανόμενη θέση		Ανίχνευση επαναλαμβανόμενης τοποθέτησης του άξονα x. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση.	0.0025


Z-άξονα επαναλαμβανόμενη θέση		Ανίχνευση επαναλαμβανόμενης τοποθέτησης στον άξονα z. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση.	0.0025


Εάν ο πελάτης επιθυμεί να δοκιμάσει την ακρίβεια ISO ή VD1 του άξονα X/Z/Y, θα καθοριστεί κατά τη στιγμή της σύνταξης της σύμβασης. Ο πελάτης πρέπει να δοκιμάσει αυτό το στοιχείο ταυτόχρονα της αρχικής αποδοχής του εργοστασίου Jingfusi.
