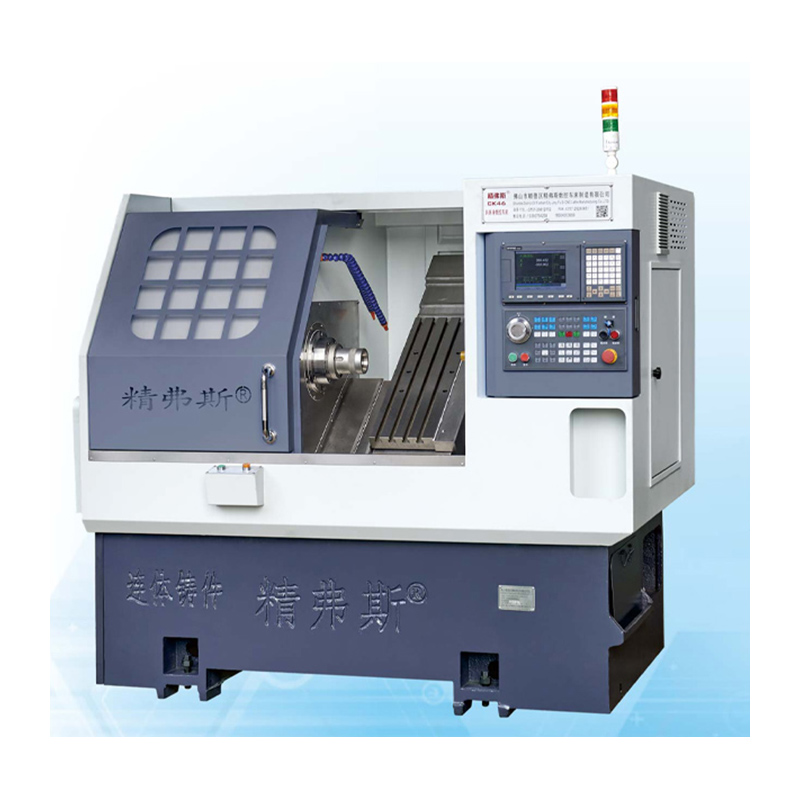

Μηχανή στροφής και άλεσης CNC

Το Jingfusi® CNC Turning and Fleting Machine είναι η τελική λύση για την μεταλλική εργασία ακριβείας. Είτε θέλετε να παράγετε σύνθετα εξαρτήματα ή απλά μέρη, το μηχάνημά μας έχει σχεδιαστεί για να καλύψει τις ανάγκες παραγωγής σας. Με τα προηγμένα χαρακτηριστικά και τα εξαρτήματα υψηλής ποιότητας, η μηχανή στροφής και άλεσης CNC είναι η ιδανική επιλογή για επιχειρήσεις που επιθυμούν να εξορθολογίσουν τη διαδικασία παραγωγής τους.

Μοντέλο:CK76DTY

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ακριβής κατεργασία για βελτιωμένη παραγωγικότητα

Η μηχανή περιστροφής και φρεζαρίσματος CNC είναι κατασκευασμένη για ακρίβεια και ακρίβεια. Χρησιμοποιεί προηγμένη τεχνολογία για να εξασφαλίσει ότι κάθε μέρος που παράγεται είναι της υψηλότερης ποιότητας. Με τις ακριβείς δυνατότητες κατεργασίας, το μηχάνημά μας λειτουργεί γρήγορα, εξοικονομώντας χρόνο και αυξάνοντας την παραγωγικότητά σας. Επιπλέον, με την εύκολη στη χρήση διεπαφή, μπορείτε να ρυθμίσετε και να εκτελέσετε τις δουλειές σας με ευκολία.

Ευελιξία για διάφορες εφαρμογές

Η μηχανή στροφής και φρεζαρίσματος CNC είναι ευπροσάρμοστο και μπορεί να χειριστεί ένα ευρύ φάσμα εφαρμογών. Είναι ειδικά σχεδιασμένο για να χειρίζεται εξαρτήματα ποικίλης πολυπλοκότητας, καθιστώντας την την ιδανική μηχανή για τους κατασκευαστές που παράγουν μια ποικιλία εξαρτημάτων. Είτε παράγετε σύνθετα εξαρτήματα αεροδιαστημικής ή απλά μηχανικά μέρη, το μηχάνημά μας μπορεί να χειριστεί τις ανάγκες σας.

Οικονομικά αποδοτική λύση για μικρούς και μεγάλους κατασκευαστές

Η μηχανή περιστροφής και φρεζαρίσματος CNC είναι μια οικονομικά αποδοτική λύση για μικρές και μεγάλες εταιρείες. Τα προηγμένα χαρακτηριστικά του καθιστούν την τέλεια επένδυση για τις επιχειρήσεις που επιθυμούν να μειώσουν το λειτουργικό τους κόστος, αυξάνοντας ταυτόχρονα την παραγωγικότητα. Με το χαμηλό κόστος συντήρησης, το μηχάνημά μας μπορεί να σας βοηθήσει να εξοικονομήσετε χρήματα στις επισκευές, ενώ η αποτελεσματική απόδοσή του εξασφαλίζει ότι μπορείτε να παράγετε περισσότερα εξαρτήματα σε λιγότερο χρόνο.

Προχωρημένες λειτουργίες για βελτιωμένη απόδοση

Η μηχανή περιστροφής και φρεζαρίσματος CNC είναι γεμάτη με προηγμένα χαρακτηριστικά που το καθιστούν το τελικό εργαλείο μεταλλικής επεξεργασίας. Είναι εξοπλισμένο με εξαρτήματα υψηλής ποιότητας, συμπεριλαμβανομένου ενός ισχυρού κινητήρα ατράκτου και εξαιρετικά ακριβών γραμμικών οδηγών, εξασφαλίζοντας ότι κάθε εργασία ολοκληρώνεται με ακρίβεια και αποτελεσματικότητα. Επιπλέον, το ευέλικτο σύστημα εργαλείων του επιτρέπει τις γρήγορες αλλαγές εργαλείων, τον εξορθολογισμό της διαδικασίας παραγωγής και τη μείωση του χρόνου διακοπής του χρόνου.

Συμπερασματικά, η μηχανή στροφής και άλεσης CNC είναι η τελική λύση για την μεταλλική εργασία ακριβείας. Τα προηγμένα χαρακτηριστικά του, τα υψηλής ποιότητας εξαρτήματα και η ευκολία χρήσης καθιστούν την τέλεια επιλογή για τις επιχειρήσεις που επιθυμούν να εξορθολογίσουν τη διαδικασία παραγωγής τους. Με την ευελιξία, την αποτελεσματικότητα του κόστους και την βελτιωμένη απόδοση, η μηχανή μας είναι η τέλεια επένδυση για κάθε μικρό ή μεγάλο κατασκευαστή που θέλει να αυξήσει την παραγωγικότητα, να μειώσει το κόστος και να παράγει εξαρτήματα υψηλής ποιότητας.

Λίστα παραμέτρων

είδος	Μοντέλο του τόρνου	μονάδα	Ck46dty	Ck52dty
Πεδίο επεξεργασίας	Μέγιστη διάμετρος περιστροφής του άξονα	mm	Ø 600
	Μέγιστο μήκος του εξωτερικού κύκλου στροφής	mm	300
	Μέγιστη διάμετρο ράβδου	mm	Ø 45	Ø 55
κύριος άξονας	Μέγιστη ταχύτητα ατράκτου	r/min	6000 (Ρύθμιση 4500)	4200 (Ρύθμιση 3500)

	Τύπος κεφαλής άτρακτου		A2-5	A2-6
	Διάμετρος μεταξύ των οπών	mm	Ø 56	Ø 66
τροφή	X/z/y άξονα μέγιστου εγκεφαλικού επεισοδίου	mm	800/400/± 60


	90 ° Κεφαλή ισχύος που διέρχεται από το κέντρο του άξονα	mm	60
	Μέγιστη γρήγορη κίνηση του άξονα x/z/y	m/my	24 (Ρύθμιση 18) / 24 (Ρύθμιση 18) / 15 (Ρύθμιση 12)
	X/z/y βίδα άξονα	mm	32/32/32
	X/z/y roller strack	mm	35/35/35
Πυργίσκος εξουσίας	Μοντέλο πυργίσκου ισχύος (πυργίσκος ισχύος)	BMT	BMT45, προαιρετικό BMT55

	Κολετσές κεφαλής ισχύος	Είναι	ER25
	Σταθερό μέγεθος κατόχου εργαλείων	mm	25x25
	Διάμετρος καραβάκι με κάτοχο	mm	Ø25
Ουράς	Κύριος κινητήρας/ροπής	KW / nm	7,5 kW/βαθμολογία 47nm	11kW/βαθμολογία 72nm


	X/z/y axis axis power/ροπή ροπής	KW / nm	Yaskawa 1.8kW/11.5n. Προαιρετική νέα γενιά2.4 kW/βαθμολογία 11.5nm
	Μέγιστη ταχύτητα κινητήρα ισχύος πυργίσκου	r/min	80000 ° (Κεφαλή ισχύος ≤7000 Αλλαγή, 90 ° Κεφαλή ισχύος ≤6000 Αλλαγή)
	Ισχύς κινητήρα/ροπή κινητήρα/ροπή	KW / nm	8.5 kW/βαθμολογία 16.5nm
	Ισχύς/ροπή εργαλείου πυργίσκου που αλλάζει τον κινητήρα	KW / nm	Νέα γενιά1.0 kW /3.1nm
άλλος	Συσκευή φρένου τοποθέτησης άξονα		υδραυλική πίεση


	Κλίση	°	35 °
	Μήκος εργαλείων Μήκος x πλάτος x ύψος	mm	2200X1500X1900
	Συνολικό βάρος ολόκληρου του μηχανήματος	Κιλά	3900 κιλά
	Συνολική ισχύς	kW	15
	Μέση κατανάλωση ενέργειας	KW / h	3

Ακρίβεια εργαλείου

Ακρίβεια μηχανής, πρότυπο παράγοντα Jingfus:
Σημαντικό στοιχείο δοκιμής	Σχηματικό διάγραμμα	Εργοστασιακό πρότυπο


Ακτινικός ρυθμός άξονα		Ανίχνευση εκκένωσης του εξωτερικού κώνου	0.0035


Χ-άξονας επαναλαμβανόμενη θέση		Ανίχνευση επαναλαμβανόμενης τοποθέτησης του άξονα x. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση.	0.003


Z-άξονα επαναλαμβανόμενη θέση		Ανίχνευση επαναλαμβανόμενης τοποθέτησης στον άξονα z. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση.	0.003


Θέση επανάληψης του άξονα y		Ανίχνευση επαναλαμβανόμενης τοποθέτησης στον άξονα y. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση.	0.004


C Επαναλάβετε τη θέση του άξονα C		Ανίχνευση της επανατοποθέτησης του σταθερού σημείου του άξονα C, Σημείωση: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση	20 δευτερόλεπτα


C Ρόταρυ του άξονα C		Ανίχνευση της ακρίβειας τυχαίας θέσης του άξονα C, Σημείωση: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και του καυτού κινητήρα και στη συνέχεια ελέγξτε τις επαναλαμβανόμενες ρυθμίσεις	72 ARC δευτερόλεπτα


Beat Head Head Clamping Beat		Κώνος κώνου	0.015

Beat Head Head Clamping Beat		Σφίγγοντας ξυλοδαρμό	0.01

Εάν ο πελάτης επιθυμεί να δοκιμάσει την ακρίβεια ISO ή VD1 του άξονα X/Z/Y, θα καθοριστεί κατά τη στιγμή της σύνταξης της σύμβασης. Ο πελάτης πρέπει να δοκιμάσει αυτό το στοιχείο ταυτόχρονα της αρχικής αποδοχής του εργοστασίου Jingfusi.
