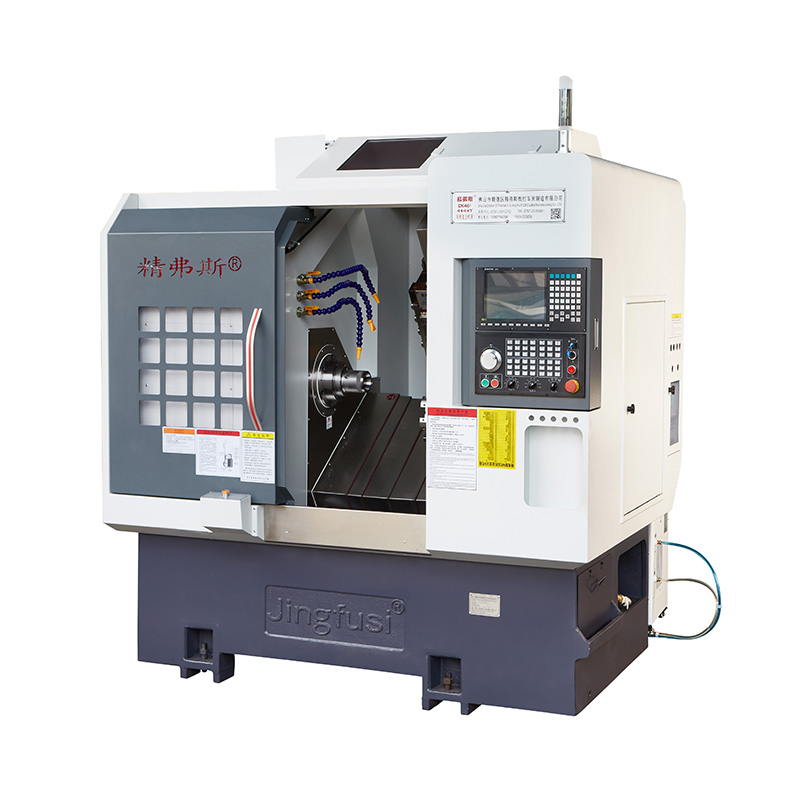

CNC Turning Folling Compound Machining Center

Το CNC στροφές με άλεση του κέντρου μηχανικής κατεργασίας είναι ιδανικό για την κατασκευή περίπλοκων και εξαιρετικά ακριβών περιστροφικών εξαρτημάτων. Επιτρέπει την ολοκλήρωση της πλειοψηφίας, αν όχι όλων, των εργασιών κατεργασίας σε μια ενιαία ρύθμιση. Αυτό όχι μόνο εγγυάται την ακρίβεια αλλά και ενισχύει την παραγωγικότητα και την οικονομική αποτελεσματικότητα.

Μοντέλο:CK46-4+4+Y

Αποστολή Ερώτησης

περιγραφή προϊόντος

Χαρακτηριστικά του CNC στροφής φρεζαρίσματος Κέντρου κατασκευής επεξεργασίας:

Ελαχιστοποιημένη σύσφιξη: μειώνει την ανάγκη για πολλαπλές εργασίες σύσφιξης, ενισχύοντας τόσο την αποτελεσματικότητα όσο και την ακρίβεια.

Αλλαγές γρήγορου εργαλείου: Υποστηρίζει αλλαγές εργαλείων υψηλής ταχύτητας, απλούστευση της διάταξης εργαλείων για πιο βολική κατεργασία.

Περιεκτική κατεργασία: Προσφέρει μια σειρά λειτουργιών για τη διευκόλυνση της σύνθετης επεξεργασίας των τελικών προσώπων και πλευρών, επιτρέποντας τις ευέλικτες δυνατότητες κατεργασίας.

Διάγραμμα ταξιδιού μηχανής

CNC Turning Milling Compound Machining Center

Λεπτομέρειες προϊόντος

Λίστα παραμέτρων

είδος	Μοντέλο του τόρνου	μονάδα	CK46-4+4+y	CK52-4+4+y
Πεδίο επεξεργασίας	Κοιτάζω πάνω από το κρεβάτι	mm	Ø 500
	Μέγιστο μήκος του εξωτερικού κύκλου στροφής	mm	320
	Μέγιστη διάμετρο ράβδου	mm	Ø 45	Ø 51 ~ 55
κύριος άξονας	Τύπος κεφαλής άτρακτου		A2-5	A2-6

	Διάμετρος μεταξύ των οπών	mm	Ø 56	Ø 66
	Μέγιστη ταχύτητα ατράκτου	r/min	6000 (ρυθμίστε σε 4500)	4500 (ρυθμίστε σε 3500)
τροφή	Αποτελεσματικό ταξίδι του άξονα x/z/y	mm	800/470/260

	Μέγιστη γρήγορη κίνηση του άξονα x/z/y	m/my	24 (Ρύθμιση 18)/24 (Ρύθμιση 18)/15 (Ρύθμιση 8)
	X/z/y βίδα άξονα	mm	32/32/25
	X/z/y rail axis	mm	35/35/25
Πύργος μαχαιριού	Οκτώ πυργίσκο σταθμού	Υπολογιστές	8 σταθμοί, μπορούν να είναι εξοπλισμένοι με κατόχους εργαλείων διπλής οπής, προαιρετικά με 12 σταθμούς
Κεφαλή εξουσίας	Φόρμα συγκράτησης εργαλείων κεφαλής τροφοδοσίας		ER25


	Εργαλείο κεφαλής ισχύος	Υπολογιστές	Z-άξονας 4+x-άξονας 4, με 4 επιπλέον σταθερούς κάτοχοι εργαλείων εγκατεστημένοι
	Μέγιστη ταχύτητα κεφαλής ισχύος	r/min	6000 (που έχει οριστεί σε 4000), μπορεί να χρησιμοποιηθεί συνήθως για την επεξεργασία προϊόντων από 4000
	Απόσταση μεταξύ του άξονα κεφαλής ισχύος και του άξονα	mm	65
ηλεκτρικά μηχανήματα	Κύριος κινητήρας/ροπής	KW / nm	Νέα γενιά 7.5kW, 47.75nm. Τα εξαρτήματα χάλυβα με χωρητικότητα επεξεργασίας άνω των 80 μπορούν να είναι προαιρετικά εξοπλισμένα με 11kW, 70.03nm

	X/z/y axis axis power/ροπή ροπής	KW / nm	1.3kW/8.39nm
	X/Z Power Head Motor Power/ροπή	KW / nm	1,7 kW/8nm
	Μέγιστη ταχύτητα κινητήρα κεφαλής ισχύος	r/min	5000
άλλος	Συσκευή φρένου τοποθέτησης άξονα		υδραυλική πίεση


	Κλίση	°	35 °
	Μήκος εργαλείων Μήκος x πλάτος x ύψος	mm	2200X1580X1900
	Συνολικό βάρος ολόκληρου του μηχανήματος	Κιλά	3430
	Συνολική ισχύς	kW	13
	Μέση κατανάλωση ενέργειας	KW / h	2

Ακρίβεια εργαλείου

Ακρίβεια μηχανής, πρότυπο παράγοντα Jingfus:
Σημαντικό στοιχείο δοκιμής	Σχηματικό διάγραμμα	Εργοστασιακό πρότυπο


Ακτινικός ρυθμός άξονα		Ανίχνευση εκκένωσης του εξωτερικού κώνου	0.0035


Χ-άξονας επαναλαμβανόμενη θέση		Ανίχνευση επαναλαμβανόμενης τοποθέτησης του άξονα x. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση.	0.003


Z-άξονα επαναλαμβανόμενη θέση		Ανίχνευση επαναλαμβανόμενης τοποθέτησης στον άξονα z. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση.	0.003


Θέση επανάληψης του άξονα y		Ανίχνευση επαναλαμβανόμενης τοποθέτησης στον άξονα y. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση.	0.004


C Επαναλάβετε τη θέση του άξονα C		Ανίχνευση της επανατοποθέτησης του σταθερού σημείου του άξονα C, Σημείωση: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση	20 δευτερόλεπτα


C Ρόταρυ του άξονα C		Ανίχνευση της ακρίβειας τυχαίας θέσης του άξονα C, Σημείωση: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και του καυτού κινητήρα και στη συνέχεια ελέγξτε τις επαναλαμβανόμενες ρυθμίσεις	72 ARC δευτερόλεπτα


Beat Head Head Clamping Beat		Κώνος κώνου	0.015

Beat Head Head Clamping Beat		Σφίγγοντας ξυλοδαρμό	0.01

Εάν ο πελάτης επιθυμεί να δοκιμάσει την ακρίβεια ISO ή VD1 του άξονα X/Z/Y, θα καθοριστεί κατά τη στιγμή της σύνταξης της σύμβασης. Ο πελάτης πρέπει να δοκιμάσει αυτό το στοιχείο ταυτόχρονα της αρχικής αποδοχής του εργοστασίου Jingfusi.
