Κεκλιμένο κλίση κρεβάτι στροφή του μηχάνημα CNC

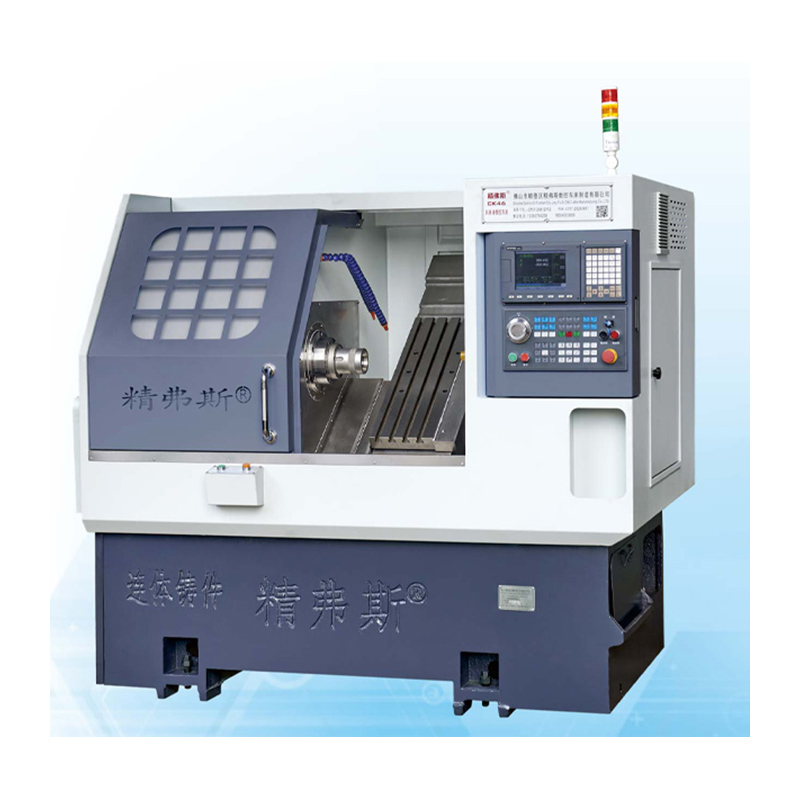

Το κλίση κλίση CK46 που στρέφει το μηχάνημα CNC είναι μια βελτίωση και αναβάθμιση του Jingfusi® στην αρχική βάση. Με βάση την κληρονομιά της υψηλής απόδοσης επεξεργασίας και την εύκολη λειτουργία του αρχικού μοντέλου, έχει αναπτυχθεί με πλήρως κλειστό σχεδιασμό κλινών και μεγαλύτερο χώρο λειτουργίας, υψηλότερη ταχύτητα επεξεργασίας και εργαλεία ακριβείας CNC που είναι ευκολότερα προσαρμογή και συντήρηση.
Μοντέλο:CK46

Αποστολή Ερώτησης

περιγραφή προϊόντος
This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.
Jingfusi® Slant Bed CNC Χαρακτηριστικά μηχάνημα:

Βέλτιστος σχεδιασμός:Αυτό το κεκλιμένο κλίση κλίση που στρέφει το μηχάνημα CNC του τόρνου διαθέτει σχεδιασμό κλίσης 35 μοιρών, παρέχοντας βελτιωμένη ακαμψία και σταθερότητα για την κατεργασία ακριβείας.

Αποτελεσματικός χειρισμός τσιπ:Το μηχάνημα προσφέρει μια σημαντική χωρητικότητα μεταφοράς τσιπ, επιτρέποντας στους πελάτες την ευελιξία να επιλέξουν είτε την απομάκρυνση εμπρός είτε στο πίσω τσιπ, εξασφαλίζοντας την ευκολία στη διαδικασία κατεργασίας.

Βίδα PRe-stretching:Ενσωματώνοντας μια δομή πριν από την τελεία, αυτός ο τόρνος βελτιστοποιεί την ακρίβεια και την αξιοπιστία της κατεργασίας.

Η θέση εργαλείου τύπου συμμορίας:Εξοπλισμένο με μια ανάρτηση εργαλείων τύπου συμμορίας, ο τόρνος αυτός υποστηρίζει τη χρήση πολλαπλών εργαλείων για αυξημένη αποτελεσματικότητα και ευελιξία σε διάφορες εργασίες κατεργασίας.




Λεπτομέρειες προϊόντος

Inclined Slant bed Turning CNC Lathe Machine

Λίστα παραμέτρων

σχέδιο μονάδα CK46 CK52 CK76
Μέγιστο μήκος στροφής mm 350
Μέγιστη διάμετρος στροφής στο κρεβάτι mm Ø 500
Μέγιστη διάμετρος στροφής στο skateboard mm Ø 160
Κλίση ° 35 °
Αποτελεσματικό ταξίδι του άξονα x/z mm Διάμετρος 1000/400
Οι προδιαγραφές βιδών X/Z άξονα mm 32
Οι προδιαγραφές σιδηροτροχιάς X/Z Axis mm 35
X/z-άξονας ισχύος KW 1.3
Μέγιστη γρήγορη κίνηση του άξονα x/z m/my 24
Μήκος εργαλείων Μήκος x πλάτος x ύψος mm 2100x1580x1800
Συνολικό βάρος ολόκληρου του μηχανήματος Κιλά 2600
Αριθμός μαχαιριού διορθώνω 8
Μέγεθος τετραγωνικού μαχαιριού mm 20x20
Μέγεθος κοπής στρογγυλής οπής mm Ø20
Συνολική ισχύς kW 13 13 16
Μέση κατανάλωση ενέργειας KW / h 2 2 2.5
κύριος άξονας Τμήμα προσώπου άξονα
A2-5 A2-6 A2 -8
Μέγιστη ταχύτητα ατράκτου r/min 6000 (ρυθμίστε σε 4500) 4200 (ρυθμίστε σε 3500) 3200 (Ρυθμίστηκε σε 2500)
Ισχύς κινητήρα ατράκτου KW 7.5 7.5 11
Βαθμολογημένη ροπή κινητήρα ατράκτου Nm 47.8nm 47.8nm 72nm
Μέγιστη διάμετρο διέλευσης ράβδων mm Ø 45 Ø 51 Ø 75

Ακρίβεια εργαλείου

Ακρίβεια μηχανής, πρότυπο παράγοντα Jingfus:
Σημαντικό στοιχείο δοκιμής Σχηματικό διάγραμμα Μέθοδος ανίχνευσης
Εργοστασιακό πρότυπο
Ακτινοβολία ατράκτου, Inclined Slant bed Turning CNC Lathe Machine
Ανίχνευση εκκένωσης του εξωτερικού κώνου 0.0025
Χ-άξονας επαναλαμβανόμενη θέση Inclined Slant bed Turning CNC Lathe Machine
Ανίχνευση επαναλαμβανόμενης τοποθέτησης του άξονα x. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση. 0.0025
Z-άξονα επαναλαμβανόμενη θέση Inclined Slant bed Turning CNC Lathe Machine
Ανίχνευση επαναλαμβανόμενης τοποθέτησης στον άξονα z. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση. 0.0025
Εάν ο πελάτης επιθυμεί να δοκιμάσει την ακρίβεια ISO ή VD1 του άξονα X/Z/Y, θα καθοριστεί κατά τη στιγμή της σύνταξης της σύμβασης. Ο πελάτης πρέπει να δοκιμάσει αυτό το στοιχείο ταυτόχρονα της αρχικής αποδοχής του εργοστασίου Jingfusi.

Inclined Slant bed Turning CNC Lathe Machine
