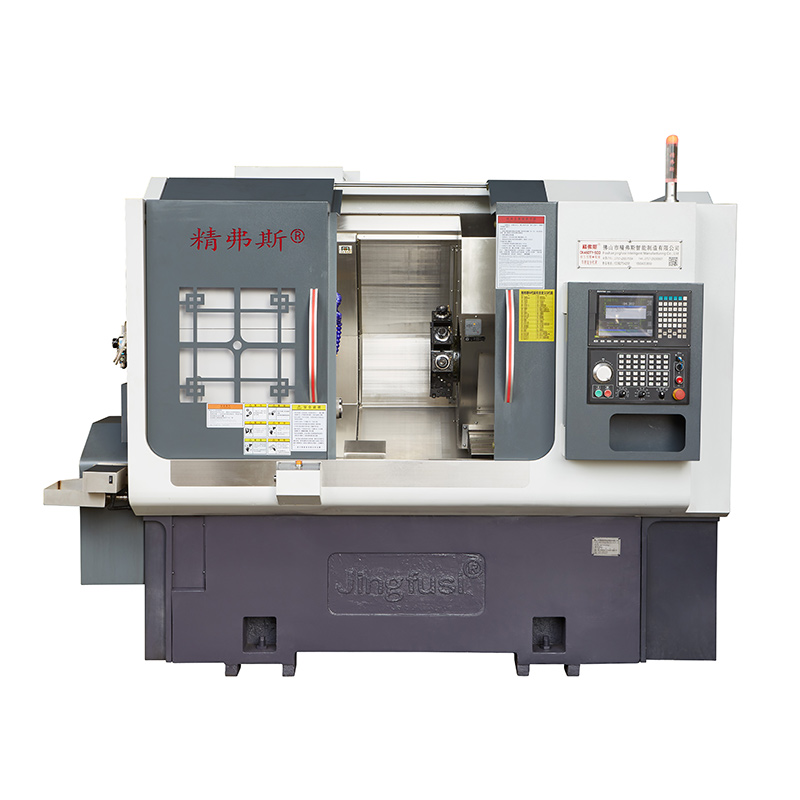

Μηχανή CNC πολλαπλών εργασιών

Εισαγωγή της μηχανής CNC πολλαπλών εργασιών και άλεσης-η τέλεια λύση για τη μηχανική επεξεργασία σύνθετων εξαρτημάτων με υψηλή ακρίβεια και απόδοση. Αυτά τα κέντρα CNC Turning & Milling είναι κατασκευασμένα για να χειρίζονται τόσο τις εργασίες περιστροφής όσο και άλεσης, καθιστώντας την μια ευπροσάρμοστη προσθήκη σε οποιοδήποτε κατάστημα CNC.

Μοντέλο:CK46DTY

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ένα από τα βασικά χαρακτηριστικά αυτού του τόρνου CNC πολλαπλών εργασιών είναι η ικανότητά του να εκτελεί πολλαπλές λειτουργίες σε ένα μόνο τεμάχιο εργασίας, το οποίο μειώνει σημαντικά το χρόνο εγκατάστασης και αυξάνει την παραγωγικότητα. Το προηγμένο σύστημα CNC εξασφαλίζει συνεπή και ακριβή αποτελέσματα κάθε φορά, καθιστώντας την ιδανική επιλογή για την κατασκευή μεγάλου όγκου.

Η μηχανή στροφής και άλεσης πολλαπλών εργασιών είναι σε θέση να χειριστεί ένα ευρύ φάσμα υλικών, από πλαστικά σε μέταλλα και όλα ενδιάμεσα. Η ισχυρή κατασκευή της εξασφαλίζει εξαιρετική ανθεκτικότητα και μακροχρόνια απόδοση, ενώ ο εργονομικός της σχεδιασμός καθιστά εύκολη τη λειτουργία και τη διατήρηση.

Αυτό το μηχάνημα Multitask Multask CNC διαθέτει μια σειρά από τυποποιημένα και προαιρετικά χαρακτηριστικά για να καλύψει τις συγκεκριμένες ανάγκες μηχανικής κατεργασίας. Ο ισχυρός του άξονας και τα προηγμένα εργαλεία κοπής παρέχουν εξαιρετική ταχύτητα και ακρίβεια, ενώ ο αυτόματος εναλλάκτης εργαλείων επιτρέπει τις γρήγορες και εύκολες αλλαγές εργαλείων χωρίς καμία διακοπή της διαδικασίας κατεργασίας.

Είτε είστε μηχανικά σύνθετα εξαρτήματα για αεροδιαστημική, άμυνα, αυτοκινητοβιομηχανία ή οποιαδήποτε άλλη βιομηχανία, το CNC Multi-Tasking Center Machine είναι η τέλεια επιλογή. Με την ανώτερη απόδοση, την ευελιξία και την αξιοπιστία του, αυτό το μηχάνημα είναι βέβαιο ότι θα υπερβεί τις προσδοκίες σας και θα σας βοηθήσει να πάρετε τις δυνατότητές σας κατεργασίας στο επόμενο επίπεδο.

Συνοπτικά, το μηχάνημα CNC πολλαπλών εργασιών CNC είναι μια προσθήκη που αλλάζει παιχνίδι σε οποιοδήποτε κατάστημα CNC. Προσφέρει απαράμιλλη απόδοση, ακρίβεια και αποτελεσματικότητα, καθιστώντας την τέλεια λύση για όλες τις ανάγκες κατεργασίας. Μην χάσετε την ευκαιρία να μεταβείτε στην επιχείρησή σας στο επόμενο επίπεδο-επενδύστε στο μηχάνημα CNC Multi-Tasking Axis σήμερα!

Διάγραμμα ταξιδιού μηχανής

Automatic Turret Turning and Milling Machine

Λεπτομέρειες προϊόντος

Λίστα παραμέτρων

είδος	Μοντέλο του τόρνου	μονάδα	Ck52dty	Ck76dty	Ck46dty
Πεδίο επεξεργασίας	Μέγιστη διάμετρος περιστροφής του άξονα	mm	Ø 700
	Μέγιστο μήκος του εξωτερικού κύκλου στροφής	mm	520
	Μέγιστη διάμετρο ράβδου	mm	Ø 55	Ø 72	Ø 45
κύριος άξονας	Μέγιστη ταχύτητα ατράκτου	r/min	4200 (Ρύθμιση 3500)	3200 (Ρύθμιση 2000)	6000 (σετ 4500)
	Τύπος κεφαλής άτρακτου		A2 - 6	A2 -8	A2 - 5
	Διάμετρος μεταξύ των οπών	mm	Ø 66	Ø 86	Ø 56
τροφή	X/z/y άξονα μέγιστου εγκεφαλικού επεισοδίου	mm	260/500/± 60
	90 ° Κεφαλή ισχύος που διέρχεται από το κέντρο του άξονα	mm	30
	Μέγιστη γρήγορη κίνηση του άξονα x/z/y	m/my	24 (Ρύθμιση 16)/ 24 (Ρύθμιση 16)/ 14 (Ρύθμιση 8)
	X/z/y βίδα άξονα	mm	40
	X/z/y roller strack	mm	35/45/35
Πυργίσκος εξουσίας	Μοντέλο πυργίσκου ισχύος (πυργίσκος ισχύος)	BMT	BMT55
	Κολετσές κεφαλής ισχύος	Είναι	ER32
	Σταθερό μέγεθος κατόχου εργαλείων	mm	25x25
	Διάμετρος καραβάκι με κάτοχο	mm	Ø32
ηλεκτρικά μηχανήματα	Κύριος κινητήρας/ροπής	KW / nm	11kW/βαθμολογία 72nm	15kW/βαθμολογία 98nm	7,5 kW/βαθμολογία 47nm
	X/z/y axis axis power/ροπή ροπής	KW / nm	Yaskawa 2.9 kW /18.6nm, Optional New Generation3.1 kW /15nm
	Ισχύς/ροπή του κινητήρα κεφαλής ισχύος πυργίσκου	KW / nm	Νέα γενιά 3.1 kW/15nm
	Μέγιστη ταχύτητα κινητήρα ισχύος πυργίσκου	r/min	6000 (ρύθμιση 4000), κοινή ταχύτητα ≤4000
	Ισχύς κινητήρα/ροπή κινητήρα/ροπή	KW / nm	3.1 kW/15nm
	Ισχύς/ροπή εργαλείου πυργίσκου που αλλάζει τον κινητήρα	KW / nm	Νέα γενιά1.0 kW /3.1nm
Ουράς	Εγκεφαλικό επεισόδιο	mm	520
	Μέγιστο υδραυλικό εγκεφαλικό επεισόδιο του ουράς	mm	100
	Tailstock Top Needle Cone Hole Taper	MK	Mohs 5#
	Μέγιστη απόσταση μεταξύ άκρου και τσοκ	mm	690
άλλος	Συσκευή φρένου τοποθέτησης άξονα		Υδραυλικό, προαιρετικό προγραμματιζόμενο
	Κλίση	°	30 ° ή 15 °
	Μήκος εργαλείων Μήκος x πλάτος x ύψος	mm	2500x1680x1900
	Συνολικό βάρος ολόκληρου του μηχανήματος	Κιλά	5000 κιλά
	Συνολική ισχύς	kW	20
	Μέση κατανάλωση ενέργειας	KW / h	3

Ακρίβεια εργαλείου

Ακρίβεια μηχανής, πρότυπο παράγοντα Jingfus:
Σημαντικό στοιχείο δοκιμής	Σχηματικό διάγραμμα	Μέθοδος ανίχνευσης	Εργοστασιακό πρότυπο


Ακτινικός ρυθμός άξονα		Ανίχνευση εκκένωσης του εξωτερικού κώνου	0.0035


Χ-άξονας επαναλαμβανόμενη θέση		Ανίχνευση επαναλαμβανόμενης τοποθέτησης του άξονα x. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση.	0.003


Z-άξονα επαναλαμβανόμενη θέση		Ανίχνευση επαναλαμβανόμενης τοποθέτησης στον άξονα z. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση.	0.003


Θέση επανάληψης του άξονα y		Ανίχνευση επαναλαμβανόμενης τοποθέτησης στον άξονα y. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση.	0.004


C Επαναλάβετε τη θέση του άξονα C		Ανίχνευση της επανατοποθέτησης του σταθερού σημείου του άξονα C, Σημείωση: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση	20 δευτερόλεπτα


C Ρόταρυ του άξονα C		Ανίχνευση της ακρίβειας τυχαίας θέσης του άξονα C, Σημείωση: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και του καυτού κινητήρα και στη συνέχεια ελέγξτε τις επαναλαμβανόμενες ρυθμίσεις	72 ARC δευτερόλεπτα


Beat Head Head Clamping Beat		Κώνος κώνου	0.015

Beat Head Head Clamping Beat		Σφίγγοντας ξυλοδαρμό	0.01

Εάν ο πελάτης επιθυμεί να δοκιμάσει την ακρίβεια ISO ή VD1 του άξονα X/Z/Y, θα καθοριστεί κατά τη στιγμή της σύνταξης της σύμβασης. Ο πελάτης πρέπει να δοκιμάσει αυτό το στοιχείο ταυτόχρονα της αρχικής αποδοχής του εργοστασίου Jingfusi.
