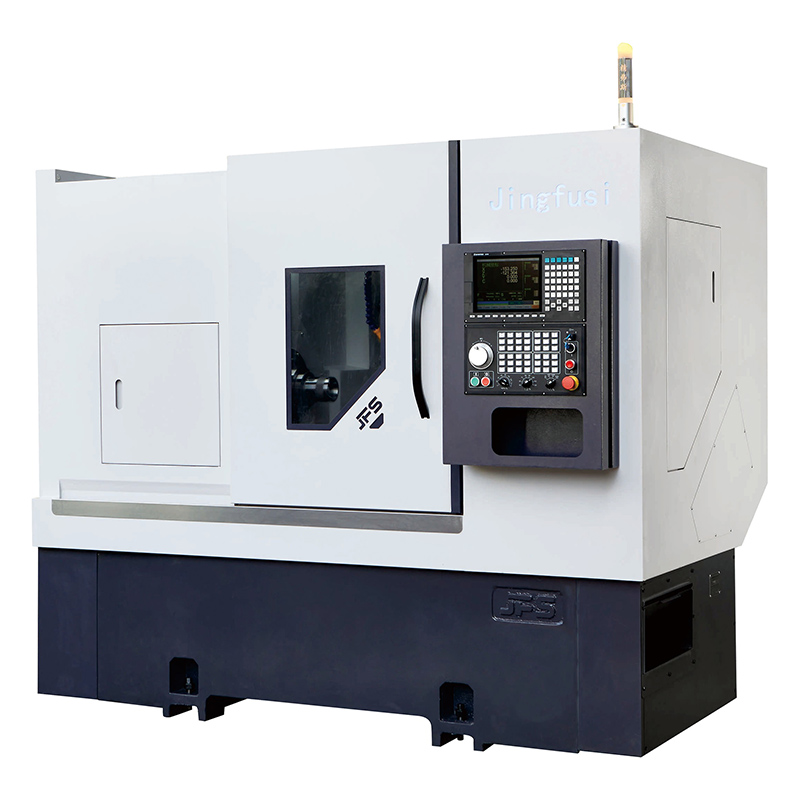

Ο Τόρνος Power Turret CNC CK46 52DTY από το εργοστάσιο Jingfusi διαθέτει διπλή κεφαλή ισχύος και υψηλή ταχύτητα, μετάδοση χωρίς κιβώτιο ταχυτήτων για σταθερή κατεργασία, ευέλικτη αφαίρεση τσιπ διπλής διαδρομής και μεγάλη διάρκεια ζωής του μηχανήματος. Επικοινωνήστε μαζί μας για περισσότερες πληροφορίες.
Μοντέλο:CK46/52DTY

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ως κατασκευαστής, η Jingfusi παρέχει υψηλής ποιότητας Τόρνο Power Turret CNC CK46 52DTY.

Χαρακτηριστικό προϊόντος

Υπό την προϋπόθεση της απόλυτα συνεπούς διαμόρφωσης, της δομής χύτευσης, της επεξεργασίας γήρανσης και της ακρίβειας συναρμολόγησης, ο εικονικός άξονας Y και ο κάθετος άξονας Y έχουν τα δικά τους πλεονεκτήματα: ο εικονικός άξονας Y είναι πιο άκαμπτος και η ρύθμιση στρογγυλότητας είναι πιο βολική. Ο κατακόρυφος άξονας Υ είναι πιο ευέλικτος στην επέκταση διαδρομής και το φινίρισμα της επιφάνειας του κατεργασμένου τεμαχίου είναι επίσης καλύτερο. Ταυτόχρονα, η λειτουργία προγραμματισμού είναι απλούστερη από τον εικονικό άξονα Υ.

Επιπλέον, ο εξοπλισμός έχει επίσης αυτά τα πρακτικά χαρακτηριστικά: Η κεφαλή ισχύος 0° μπορεί να επιτύχει σταθερή λειτουργία 8000 σ.α.λ., κεφαλή ισχύος 90° ονομαστική ταχύτητα εργασίας 6500 σ.α.λ. Η θήκη εργαλείων υιοθετεί τη σχεδίαση μετάδοσης μονάδας χωρίς κιβώτιο ταχυτήτων, εξαλείφοντας την επίδραση της πηγής θερμότητας από τη ρίζα, η οποία μπορεί να εγγυηθεί αποτελεσματικά την ακρίβεια μηχανικής κατεργασίας. Οι λειτουργίες φρεζαρίσματος και τόρνευσης είναι ενσωματωμένες, οι οποίες μπορούν εύκολα να ικανοποιήσουν τις απαιτήσεις μηχανικής κατεργασίας πολύπλοκων υλικών όπως ο ανοξείδωτος χάλυβας, το κράμα τιτανίου και ο ανθρακούχο χάλυβας. Το σύστημα αφαίρεσης τσιπ υιοθετεί ενσωματωμένο σχέδιο στο πλάι + πίσω, ευέλικτη λειτουργία εγκατάστασης, μπορεί να επιλεγεί αυθαίρετα σύμφωνα με τις πραγματικές συνθήκες εργασίας.

Επιπλέον, ολόκληρα τα χυτά μηχανήματα υποβάλλονται σε ανόπτηση, γήρανση με δόνηση και άλλες διαδικασίες επεξεργασίας γήρανσης πολλαπλών καναλιών, οι οποίες μπορούν όχι μόνο να εξασφαλίσουν τη σταθερότητα στη μακροπρόθεσμη διαδικασία επεξεργασίας, αλλά και να επεκτείνουν αποτελεσματικά τη διάρκεια ζωής του εξοπλισμού.

Κύρια Προδιαγραφή

Μοντέλο τόρνου μονάδα CK52DTYW-500 CK76DTYW-500 Remart
Ικανότητα επεξεργασίας Μέγιστη διάμετρος ταλάντευσης πάνω από το κρεβάτι mm 0700 Ø700
Μέγιστη διάμετρος κουρδίσματος mm 0230 Ø230
Μέγιστο μήκος στροφής mm 500 500
Ατρακτος υδραυλικό τσοκ ατράκτου σε 8" 10"
Κεντρικό ύψος ατράκτου από το έδαφος mm 1150 1150
Μύτη ατράκτου
Α2-6 Α2-8
Διάμετρος οπής ατράκτου mm Q66 086
Μέγιστη διάμετρος ράβδου mm Ø51 072
Μέγιστη ταχύτητα ατράκτου σ.α.λ 4000 2000
Ισχύς/ροπή κινητήρα ατράκτου Kw/N.m 11Kw/72N.m 15Kw/143N.m Προαιρετικά ενσωματωμένα 11kW/60Nm/ Προαιρετικά ενσωματωμένα 22kW/170Nm
Power Turret Μοντέλο ηλεκτρικού πυργίσκου - BMT55-16Tor BMT55-12T BMT55-16Tor BMT55-12T Πύργος με σερβοκινητήρα GPM Ταϊβάν, πρώην γερμανική μάρκα SAUTER.
Ισχύς/ροπή κινητήρα πυργίσκου Kw/N.m Ισχύς/ροπή κινητήρα πυργίσκου Ισχύς/ροπή κινητήρα πυργίσκου
Ισχύς μέγιστη ταχύτητα r/mm 5000 5000 ° μπορεί να λειτουργήσει στις 8000 RPM και 90 ° μπορεί να λειτουργήσει στις 6500 RPM.
Τροφοδοσία άξονα Χ/Ζ/Υ Άξονας ×Z Μέγιστη γρήγορη ταχύτητα κίνησης m/my 24 24
Yaxis Max.γρήγορη ταχύτητα ταξιδιού m/my 15 15
Ισχύς/ροπή κινητήρα άξονα Χ/Ζ/Υ Kw/N.m YASKAWAI 29KW/186Nm ή SYTEC 3,1KW/15Nm YASKAWA 29KW/186Nm ή SYMTEC 3,1 KW/15Nm
Βίδες με μπίλιες κατηγορίας XZY-xis C3 - 40/40/40 40/40/40
Ράγες οδήγησης τροχού άξονα XZY - 35/45/35 35/45/35
Xaxis αποτελεσματικό ταξίδι mm 250 250
Αποτελεσματική διαδρομή άξονα Z mm 500 500
Αποτελεσματική διαδρομή άξονα Υ mm 112(±56) 112(±56)
Bmaesthogh mm 50 50 Βασίζεται στη βάση 70 κεντρικών εργαλείων υψηλής ισχύος
Tailstock Ταξίδι με ουρά mm 520 520 προγραμματισμένη ουρά
Κωνική οπή πείρου εξαγωγής MK Δευτ. 5# Δευτ. 5#
Προδιαγραφές εξοπλισμού Καθαρό βάρος μηχανής κιλά 4500 4600
Συνολική ισχύς μηχανής KW 26 30
Μηχανή L×W×H mm 2500×1680×1900 2500×1680×1900

Η εργαλειομηχανή βελτιστοποιείται συνεχώς· ανατρέξτε στα πραγματικά δεδομένα της εργαλειομηχανής για τις παραπάνω παραμέτρους.

Προαιρετικά είδη

Στοιχείο διαμόρφωσης CK52DTYW-500 CK76DTYW-500
Κύριος άξονας Μηχανικός άξονας ● ●
Ηλεκτρικός άξονας O O
ελεγκτής Ελεγκτής SYNTEC ● ●
Ελεγκτής FANUC O O
Άξονας τροφοδοσίας Yaskawa ● ●
SYNTEC O O
έξαψη BMT55 Power Turret ● ●
BMT55 Power Turret 一 O
Tailstock Μορς #5 O O
Σύσφιξη Τραβήξτε πίσω σφιγκτήρα ● ●
Χαϊδεύω O O
Βοηθητικός εξοπλισμός Συσκευή συλλογής εξαρτημάτων O O
Συσκευή τροφοδοσίας O O
Μεταφορέας τσιπ O O
Αυτοματοποιημένο ρομπότ O O
Διαχωριστής ομίχλης λαδιού O O

Τυπική διαμόρφωση O
προαιρετική διαμόρφωση ●
Μη επιλέξιμο_

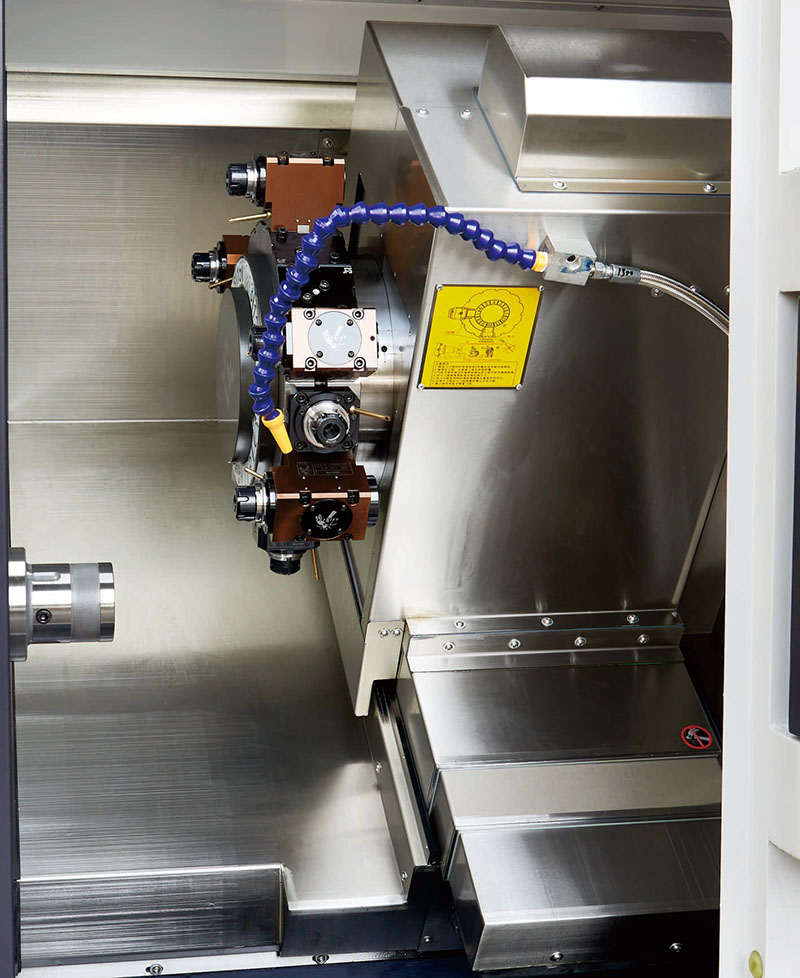

Εσωτερική φωτογραφία προϊόντος

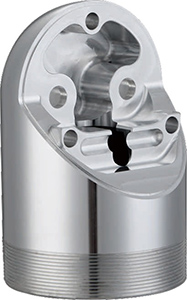

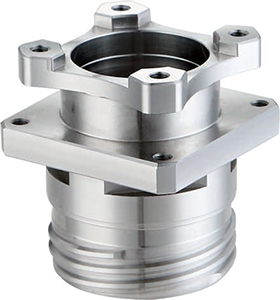

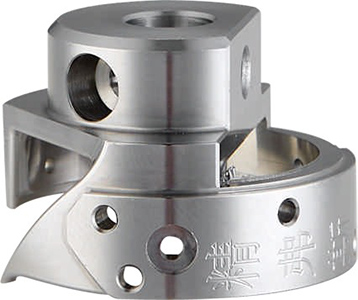

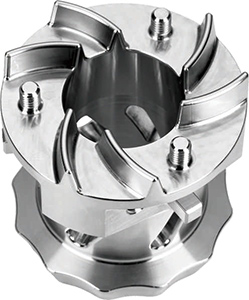

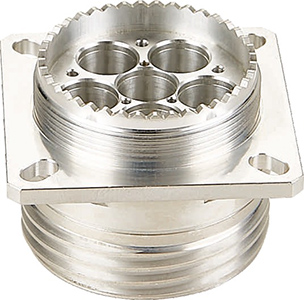

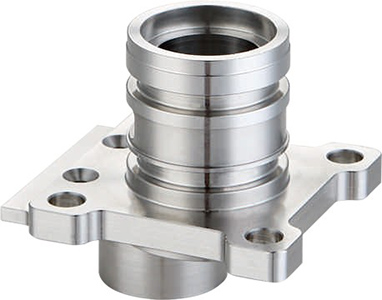

Επεξεργασία δειγμάτων
