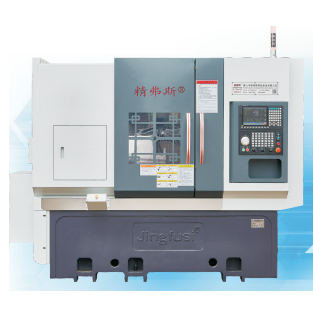

CNC Tyret Type Automatic Lathe

Είμαστε στην ευχάριστη θέση να σας παρουσιάσουμε στον αυτόματο τόρνο Jingfusi® High-end CNC Tyret Type, με στόχο να εμβαθύνει τις γνώσεις σας για αυτό το εξαιρετικό προϊόν. Χαιρετίζουμε θερμά τόσο τους νέους όσο και τους εκτιμημένους πελάτες μας για να συνεχίσουμε τη συνεργασία τους μαζί μας, καθώς προσπαθούμε προς ένα λαμπρότερο μέλλον μαζί.

Μοντέλο:CK52T-600

Αποστολή Ερώτησης

περιγραφή προϊόντος

Σας προσκαλούμε να επισκεφθείτε το εργοστάσιό μας και να εξερευνήσετε τις τελευταίες, ανταγωνιστικές τιμές και την κορυφαία ποιότητα JINGFUSI® CNC Typy Type Automatic Torke, που βρίσκεται επί του παρόντος σε μεγάλη ζήτηση. Προβλέπουμε με ανυπομονησία την ευκαιρία να συνεργαστούμε μαζί σας.

Τύπος CNC Τύπος αυτόματος τόρνος προϊόντος

CNC Τύπος πυργίσκου Τύπος αυτόματου τόρνου

σχέδιο	Περιεχόμενο	μονάδα	CK52T-600	CK76T-600	CK46T-600
Πεδίο επεξεργασίας	Μέγιστη διάμετρος περιστροφής του άξονα	mm	Ø 800
	τύπος μπλοκ	mm	Ø 180 ~ 400
	Μέγιστο μήκος στροφής	mm	560
	Μέγιστη διάμετρο ράβδου	mm	Ø 51 ~ 55	Ø 72	Ø 45
κύριος άξονας	Τύπος κεφαλής άτρακτου		A2-6	A2 -8	A2-5
	Διάμετρος μεταξύ των οπών	mm	Ø 66	Ø 86	Ø 56
	Μέγιστη ταχύτητα ατράκτου	r/min	4200	3200	6000
	Ταχύτητα ρύθμισης ατράκτου	r/min	1 ~ 3500	1 ~ 2500	1 ~ 4500
τροφή	Μέγιστο ταξίδι του άξονα x/z	mm	230/600
	Αποτελεσματικό εγκεφαλικό επεισόδιο του άξονα z	mm	570
	Μέγιστη γρήγορη κίνηση του άξονα x/z	m/my	24
	Ρύθμιση άξονα x/z για γρήγορη κίνηση	m/my	16/18
	Προδιαγραφές βιδών κυλίνδρων X/Z Axis	mm	40
	Οι προδιαγραφές του μετρητή άξονα x/z	mm	35/45
Δώδεκα σερριός θέσης	Δώδεκα θέσεις σερβιτόρα του κέντρου πυργίσκου		100
	Πύργος μαχαιριών απέναντι από άκρη (εξωτερική διάμετρο)	mm	385
	Κεντρικό ύψος του πυργίσκου	mm	100
	Αριθμός λεπίδων πυργίσκων	διορθώνω	12
	Διάμετρος παρεμβολής της παρακείμενης επεξεργασίας εργαλείων	mm	Ø180
	Σταθερό μέγεθος κατόχου εργαλείων	mm	25x25
	Διάμετρος λαβής κατόχου μαχαιριού	mm	Ø25
ηλεκτρικά μηχανήματα	Κύριος κινητήρας/ροπής	KW / nm	11kW/βαθμολογία 72nm	15kW/βαθμολογία 98nm	7,5 kW/βαθμολογία 47nm
	X/z-άξονας ισχύος/ροπή ροπής	KW / nm	Yaskawa 1.8kW/11.5nm. Προαιρετική νέα γενιά 2.4 kW/βαθμολογία 11.5nm
	Ισχύς/ροπή εργαλείου πυργίσκου που αλλάζει τον κινητήρα	KW / nm	Νέα γενιά 1.0 kW/3.1nm
	Ισχύς κινητήρα ψύξης	KW	0.3
	Σύστημα ψύξης υψηλής πίεσης σύστημα κινητήρα κινητήρα	KW	3
Ουράς	Εγκεφαλικό επεισόδιο	mm	420
	Μέγιστο εγκεφαλικό επεισόδιο του pin ejector tailstock	mm	100
	Φόρμα μονάδας δίσκου εκτοξευτήρα Tailstock		Υδραυλική, ισχυρή ακαμψία
	Tailstock Top Needle Cone Hole Taper	MK	MOHS 5 #, δεν κουνιέται ή στρεβλωθεί κατά τη διάρκεια της κατεργασίας ακριβείας.
	Μέγιστη απόσταση μεταξύ άκρου και τσοκ	mm	690
άλλος	Κλίση	°	30 ° ή 15 °
	Μήκος εργαλείων Μήκος x πλάτος x ύψος	mm	2500X1600X1700
	Συνολικό βάρος ολόκληρου του μηχανήματος	Κιλά	Το συνολικό βάρος ολόκληρου του μηχανήματος είναι 4500kg, με προαιρετικό συνολικό βάρος 3500kg, μείον 10000 γιουάν
	Συνολική ισχύς	kW	20
	Μέση κατανάλωση ενέργειας	KW / h	3

CNC Τύπος πυργίσκου αυτόματη ακρίβεια εργαλείου

Ακρίβεια μηχανής, πρότυπο παράγοντα Jingfus:
Σημαντικό στοιχείο δοκιμής	Σχηματικό διάγραμμα	Μέθοδος ανίχνευσης	Εργοστασιακό πρότυπο


Ακτινικός ρυθμός άξονα		Ανίχνευση εκκένωσης του εξωτερικού κώνου	0.0025


Χ-άξονας επαναλαμβανόμενη θέση		Ανίχνευση επαναλαμβανόμενης τοποθέτησης του άξονα x. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση.	0.0025


Z-άξονα επαναλαμβανόμενη θέση		Ανίχνευση επαναλαμβανόμενης τοποθέτησης στον άξονα z. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση.	0.0025


Εάν ο πελάτης επιθυμεί να δοκιμάσει την ακρίβεια ISO ή VD1 του άξονα X/Z/Y, θα καθοριστεί κατά τη στιγμή της σύνταξης της σύμβασης. Ο πελάτης πρέπει να δοκιμάσει αυτό το στοιχείο ταυτόχρονα της αρχικής αποδοχής του εργοστασίου Jingfusi.
