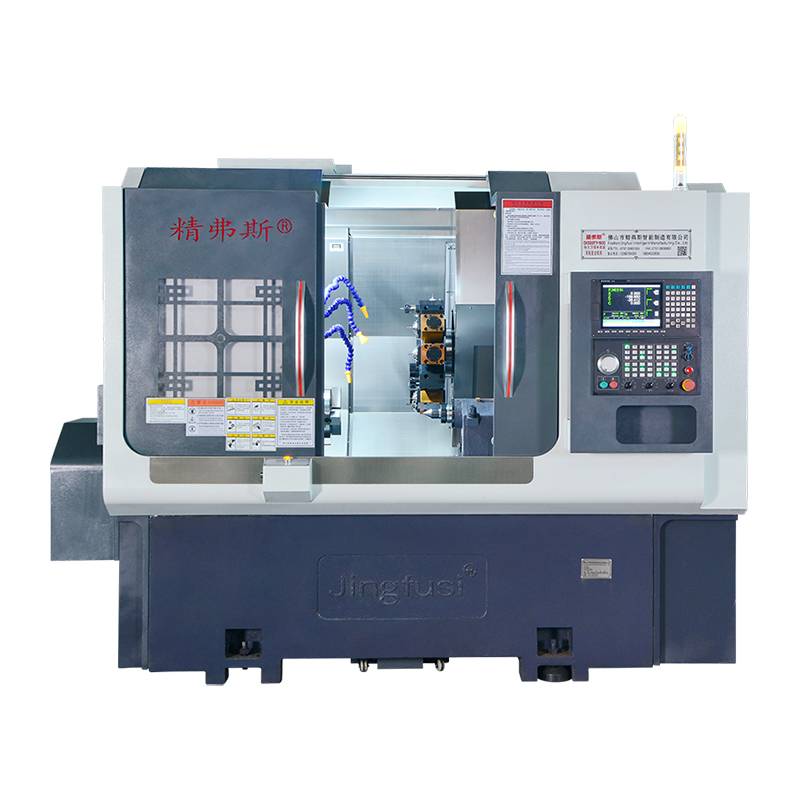

Στροφή σύνθετου τόρνου άλεσης

Το σύνθετο μηχάνημα του τόρνου υψηλής ποιότητας του Jingfusi ενσωματώνει έναν εύκαμπτο βοηθητικό μηχανισμό που κρατάει τον άξονα στο σχεδιασμό του, ενισχύοντας την ακαμψία κατά τη διάρκεια της επεξεργασίας μέρους. Το σύστημα αλλαγής άμεσου εργαλείου εξαλείφει την ανάγκη για περίπλοκα προγράμματα αλλαγής εργαλείων και μειώνει τον χρόνο αναμονής της αλλαγής εργαλείων, με αποτέλεσμα την αποτελεσματική επεξεργασία και την εξοικονόμηση κόστους για τους χρήστες. Αυτός ο καινοτόμος σχεδιασμός όχι μόνο βελτιώνει τη συνολική σταθερότητα του μηχανήματος κατά τη διάρκεια των λειτουργιών, αλλά και εξορθολογίζει τη διαδικασία αλλαγής εργαλείων, καθιστώντας τη ροή εργασίας της μηχανικής κατεργασίας πιο αποτελεσματική και οικονομικά επωφελής για τους χρήστες.

Μοντέλο:CK52DTY

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η στροφή του σύνθετου τόρνου με άλεση από τους προμηθευτές jingfusis ενσωματώνει με ακρίβεια στροφή, άλεση, γεώτρηση, βαρετό, χτύπημα και διάφορες άλλες λειτουργίες σε μία μόνο ευπροσάρμοστη συσκευή. Ικανή να εκτελέσει άκρο και πλάγια άλεση, γεώτρηση, πατώντας και σύνθετη επεξεργασία, αυτό το μηχάνημα είναι ιδιαίτερα κατάλληλο για περίπλοκα σχήματα και απαιτητικές προδιαγραφές ακριβείας. Εξαρτάται από το χειρισμό των ολοκληρωμένων αναγκών επεξεργασίας των περιστροφικών τμημάτων συμπληρώνοντας όλες τις ή περισσότερες από τις απαιτούμενες εργασίες σε μία μόνο σύσφιξη. Αυτό όχι μόνο εξασφαλίζει εξαιρετική ακρίβεια αλλά και ενισχύει την αποτελεσματικότητα, οδηγώντας τελικά σε μείωση του κόστους στη διαδικασία μηχανικής κατεργασίας.

Βασικά χαρακτηριστικά της στροφής του σύνθετου τόρνου της άλεσης:

1. Διακανονισμένη διάταξη με άφθονο εσωτερικό χώρο.

2. Ενσωμάτωση μιας δομής υψηλής ακρίβειας, αυτοτελούς δομής ατράκτου και ενός γρήγορου υδραυλικού περιστροφικού συστήματος, εξασφαλίζοντας την κορυφαία απόδοση.

3. Κατασκευάζοντας τις δυνατότητες υψηλής ταχύτητας του εργαλείου.

4. Προετοιμάζοντας τις διακοπές ισχύος από την πρόκληση ανακρίβειες στην αξία του σερβοκινητήρα.

Διάγραμμα ταξιδιού μηχανής

Λεπτομέρειες προϊόντος

Λίστα παραμέτρων

είδος	Μοντέλο του τόρνου	μονάδα	Ck52dty	Ck76dty	Ck46dty
Πεδίο επεξεργασίας	Μέγιστη διάμετρος περιστροφής του άξονα	mm	Ø 700
	Μέγιστο μήκος του εξωτερικού κύκλου στροφής	mm	520
	Μέγιστη διάμετρο ράβδου	mm	Ø 55	Ø 72	Ø 45
κύριος άξονας	Μέγιστη ταχύτητα ατράκτου	r/min	4200 (Ρύθμιση 3500)	3200 (Ρύθμιση 2000)	6000 (σετ 4500)
	Τύπος κεφαλής άτρακτου		A2 - 6	A2 -8	A2 - 5
	Διάμετρος μεταξύ των οπών	mm	Ø 66	Ø 86	Ø 56
τροφή	X/z/y άξονα μέγιστου εγκεφαλικού επεισοδίου	mm	260/500/± 60
	90 ° Κεφαλή ισχύος που διέρχεται από το κέντρο του άξονα	mm	30
	Μέγιστη γρήγορη κίνηση του άξονα x/z/y	m/my	24 (Ρύθμιση 16)/ 24 (Ρύθμιση 16)/ 14 (Ρύθμιση 8)
	X/z/y βίδα άξονα	mm	40
	X/z/y roller strack	mm	35/45/35
Πυργίσκος εξουσίας	Μοντέλο πυργίσκου ισχύος (πυργίσκος ισχύος)	BMT	BMT55
	Κολετσές κεφαλής ισχύος	Είναι	ER32
	Σταθερό μέγεθος κατόχου εργαλείων	mm	25x25
	Διάμετρος καραβάκι με κάτοχο	mm	Ø32
ηλεκτρικά μηχανήματα	Κύριος κινητήρας/ροπής	KW / nm	11kW/βαθμολογία 72nm	15kW/βαθμολογία 98nm	7,5 kW/βαθμολογία 47nm
	X/z/y axis axis power/ροπή ροπής	KW / nm	Yaskawa 2.9 kW /18.6nm, Optional New Generation3.1 kW /15nm
	Ισχύς/ροπή του κινητήρα κεφαλής ισχύος πυργίσκου	KW / nm	Νέα γενιά 3.1 kW/15nm
	Μέγιστη ταχύτητα κινητήρα ισχύος πυργίσκου	r/min	6000 (ρύθμιση 4000), κοινή ταχύτητα ≤4000
	Ισχύς κινητήρα/ροπή κινητήρα/ροπή	KW / nm	3.1 kW/15nm
	Ισχύς/ροπή εργαλείου πυργίσκου που αλλάζει τον κινητήρα	KW / nm	Νέα γενιά1.0 kW /3.1nm
Ουράς	Εγκεφαλικό επεισόδιο	mm	520
	Μέγιστο υδραυλικό εγκεφαλικό επεισόδιο του ουράς	mm	100
	Tailstock Top Needle Cone Hole Taper	MK	Mohs 5#
	Μέγιστη απόσταση μεταξύ άκρου και τσοκ	mm	690
άλλος	Συσκευή φρένου τοποθέτησης άξονα		Υδραυλικό, προαιρετικό προγραμματιζόμενο
	Κλίση	°	30 ° ή 15 °
	Μήκος εργαλείων Μήκος x πλάτος x ύψος	mm	2500x1680x1900
	Συνολικό βάρος ολόκληρου του μηχανήματος	Κιλά	5000 κιλά
	Συνολική ισχύς	kW	20
	Μέση κατανάλωση ενέργειας	KW / h	3
