Τοργία CNC CNC CNC Turning

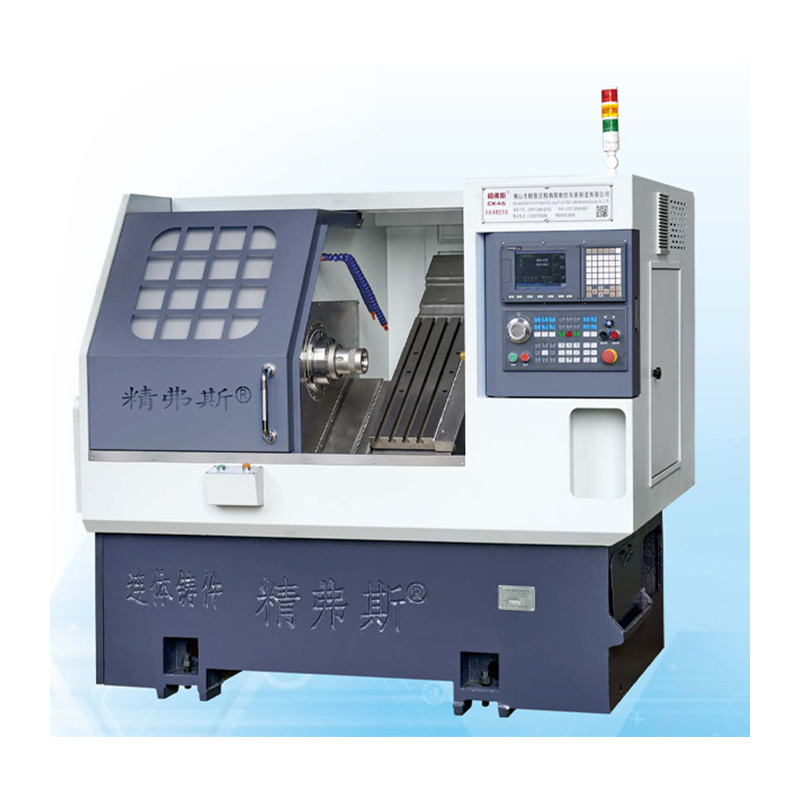

Μια καθοριστική πτυχή του jingfusi® ένωσης στροφής CNC τόρνου είναι η ροκ-στερεά και ανθεκτική κατασκευή. Αυτό εξασφαλίζει ότι, ανεξάρτητα από το πιο απαιτητικό φόρτο εργασίας, διατηρεί ακλόνητη ακρίβεια και συνεπή απόδοση. Διαθέτοντας μια βαριά κρεβάτι και γραμμικές ράγες οδηγού, αυτό το μηχάνημα είναι κατασκευασμένο για μακροζωία και προσφέρει αξιόπιστα αποτελέσματα που ξεπερνούν όλες τις προσδοκίες.

Μοντέλο:CK76DTY

Αποστολή Ερώτησης

περιγραφή προϊόντος

ΣΥΝΤΗΡΗΣΗ ΣΥΝΔΕΣΗΣ CNC Εισαγωγή παραγωγής τόρνου CNC

Η υψηλής ποιότητας ένωσε την ένωση CNC CNC που παρέχεται από τον κατασκευαστή Jingfusi® είναι η τελική λύση για την κατεργασία και την κατασκευή ακριβείας.

Βασικά, η βασική αξία αυτής της αιχμής CNC τόρνου CNC είναι να παρέχει απαράμιλλη ακρίβεια, αποτελεσματικότητα και ευελιξία για την αντιμετώπιση των ακαμψίας των σύγχρονων διαδικασιών παραγωγής. Ο τόρνος CNC Mill Turn χρησιμοποιεί τεχνολογία αιχμής για να εκτελέσει με ακρίβεια και γρήγορα μια ποικιλία λειτουργιών όπως στροφή, άλεση, γεώτρηση και χτυπήματα.

Όχι μόνο αυτό, ο τόρνος CNC της ένωσης στροφής είναι επίσης εξοπλισμένο με κινητήρα ατράκτου υψηλής ταχύτητας για να εξασφαλιστεί ταχύτερη και ακριβέστερη ταχύτητα κοπής κατά τη διάρκεια της επεξεργασίας. Αυτό το χαρακτηριστικό είναι ιδιαίτερα κρίσιμο σε πολύπλοκα καθήκοντα κατεργασίας, διότι μπορεί να μειώσει σημαντικά το χρόνο κύκλου παραγωγής διατηρώντας παράλληλα υψηλή ακρίβεια.

Επιπλέον, το ενσωματωμένο σύστημα ελέγχου CNC αυτού του εργαλείου εργαλείου υιοθετεί ένα φιλικό προς το χρήστη σχεδιασμό, καθιστώντας το εύκολο και γρήγορο τόσο για τους αρχάριους όσο και για τους έμπειρους χειριστές για την ολοκλήρωση της εγκατάστασης και της λειτουργίας της μηχανικής επεξεργασίας. Αυτή η λειτουργία καθιστά την ιδανική επιλογή για εργαστήρια, μικρές επιχειρήσεις και ακόμη και μεγάλα εργοστάσια παραγωγής.

Ένα άλλο αποκορύφωμα του τόρνου CNC της ένωσης CNC είναι οι ισχυρές δυνατότητες επεξεργασίας. Με τη μεγάλη του ταλάντευση στο κρεβάτι και τη μεγάλη απόσταση μεταξύ των κέντρων, μπορεί εύκολα να χειριστεί μεγάλα τεμάχια από διάφορα μεγέθη και σχήματα για να καλύψει σχεδόν οποιεσδήποτε ανάγκες κατεργασίας.

ΣΥΝΔΕΣΗ ΣΥΝΔΕΣΗ CNC CNC Λίστα παραμέτρων

είδος	Μοντέλο του τόρνου	μονάδα	Ck46dty	Ck52dty
Πεδίο επεξεργασίας	Μέγιστη διάμετρος περιστροφής του άξονα	mm	Ø 600
	Μέγιστο μήκος του εξωτερικού κύκλου στροφής	mm	300
	Μέγιστη διάμετρο ράβδου	mm	Ø 45	Ø 55
κύριος άξονας	Μέγιστη ταχύτητα ατράκτου	r/min	6000 (Ρύθμιση 4500)	4200 (Ρύθμιση 3500)

	Τύπος κεφαλής άτρακτου		A2-5	A2-6
	Διάμετρος μεταξύ των οπών	mm	Ø 56	Ø 66
τροφή	X/z/y άξονα μέγιστου εγκεφαλικού επεισοδίου	mm	800/400/± 60


	90 ° Κεφαλή ισχύος που διέρχεται από το κέντρο του άξονα	mm	60
	Μέγιστη γρήγορη κίνηση του άξονα x/z/y	m/my	24 (Ρύθμιση 18) / 24 (Ρύθμιση 18) / 15 (Ρύθμιση 12)
	X/z/y βίδα άξονα	mm	32/32/32
	X/z/y roller strack	mm	35/35/35
Πυργίσκος εξουσίας	Μοντέλο πυργίσκου ισχύος (πυργίσκος ισχύος)	BMT	BMT45, προαιρετικό BMT55

	Κολετσές κεφαλής ισχύος	Είναι	ER25
	Σταθερό μέγεθος κατόχου εργαλείων	mm	25x25
	Διάμετρος καραβάκι με κάτοχο	mm	Ø25
Ουράς	Κύριος κινητήρας/ροπής	KW / nm	7,5 kW/βαθμολογία 47nm	11kW/βαθμολογία 72nm


	X/z/y axis axis power/ροπή ροπής	KW / nm	Yaskawa 1.8kW/11.5n. Προαιρετική νέα γενιά2.4 kW/βαθμολογία 11.5nm
	Μέγιστη ταχύτητα κινητήρα ισχύος πυργίσκου	r/min	80000 ° (Κεφαλή ισχύος ≤7000 Αλλαγή, 90 ° Κεφαλή ισχύος ≤6000 Αλλαγή)
	Ισχύς κινητήρα/ροπή κινητήρα/ροπή	KW / nm	8.5 kW/βαθμολογία 16.5nm
	Ισχύς/ροπή εργαλείου πυργίσκου που αλλάζει τον κινητήρα	KW / nm	Νέα γενιά1.0 kW /3.1nm
άλλος	Συσκευή φρένου τοποθέτησης άξονα		υδραυλική πίεση


	Κλίση	°	35 °
	Μήκος εργαλείων Μήκος x πλάτος x ύψος	mm	2200X1500X1900
	Συνολικό βάρος ολόκληρου του μηχανήματος	Κιλά	3900 κιλά
	Συνολική ισχύς	kW	15
	Μέση κατανάλωση ενέργειας	KW / h	3

Ακρίβεια εργαλείου

Ακρίβεια μηχανής, πρότυπο παράγοντα Jingfus:
Σημαντικό στοιχείο δοκιμής	Σχηματικό διάγραμμα	Εργοστασιακό πρότυπο


Ακτινικός ρυθμός άξονα		Ανίχνευση εκκένωσης του εξωτερικού κώνου	0.0035


Χ-άξονας επαναλαμβανόμενη θέση		Ανίχνευση επαναλαμβανόμενης τοποθέτησης του άξονα x. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση.	0.003


Z-άξονα επαναλαμβανόμενη θέση		Ανίχνευση επαναλαμβανόμενης τοποθέτησης στον άξονα z. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση.	0.003


Θέση επανάληψης του άξονα y		Ανίχνευση επαναλαμβανόμενης τοποθέτησης στον άξονα y. ΣΗΜΕΙΩΣΗ: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση.	0.004


C Επαναλάβετε τη θέση του άξονα C		Ανίχνευση της επανατοποθέτησης του σταθερού σημείου του άξονα C, Σημείωση: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και στον καυτό κινητήρα και στη συνέχεια να ανιχνεύσετε την επαναλαμβανόμενη τοποθέτηση	20 δευτερόλεπτα


C Ρόταρυ του άξονα C		Ανίχνευση της ακρίβειας τυχαίας θέσης του άξονα C, Σημείωση: Πρώτα προβλέψτε περίπου 50 φορές για να αντισταθμίσετε το σφάλμα του ψυχρού κινητήρα και του καυτού κινητήρα και στη συνέχεια ελέγξτε τις επαναλαμβανόμενες ρυθμίσεις	72 ARC δευτερόλεπτα


Beat Head Head Clamping Beat		Κώνος κώνου	0.015

Beat Head Head Clamping Beat		Σφίγγοντας ξυλοδαρμό	0.01

Εάν ο πελάτης επιθυμεί να δοκιμάσει την ακρίβεια ISO ή VD1 του άξονα X/Z/Y, θα καθοριστεί κατά τη στιγμή της σύνταξης της σύμβασης. Ο πελάτης πρέπει να δοκιμάσει αυτό το στοιχείο ταυτόχρονα της αρχικής αποδοχής του εργοστασίου Jingfusi.
